对讲机测试用HP8920A/B综合测试仪简易使用方法说明


对讲机测试用HP8920A/B 综合测试仪简易使用方法

一、测试线的连接
Ø MAX PWR 60W——仪器射频信号输入输出(注意观察标注的最大功率值,可能有些仪器只能测试 5W 或者 10W 的功率)。接被测试机器的天线头。(此处不能接错!200mw 的那个头不要输入大功率,否则,会损坏仪器!)
Ø AUDIO   IN (HI)——音频信号输入(接对讲机外接耳机插孔,输入信号后仪器
显示相应指标)。
Ø AUDIO OUT ——音频信号输出(接对讲机外接话咪插孔,仪器里面模拟出来的音频信号经过话咪插孔进入到对讲机里面进行调制,然后通过仪器显示相关指标)。
Ø 其它部分按钮说明:VOLUME:调节仪器蜂鸣器声音大小。
SQUELCH:旋钮上的色点一般调节在中心位置合适,不然,
有噪声。
二、对讲机测试方法
1、 发射测试(检测机器时,一般先测发射,因为发射部分的一些指标不良,会影响到接收指标):按仪器面板上的“TX”按键,进入发射指标检测界面。连接好对讲机各测试线并打开电源,按下对讲机的 PTT 按键,发射时,主要看仪器屏幕上的三个指标:
Tx Frequency :频率误差(实际发射出来的频率值和该信道标称频率的差值,一般±500Hz 即可)。
Tx Power:功率大小
FM Deviation:最大频偏(一般在 4KHz  左右,加亚音频之后,会高
0.7KHz。该指标影响对讲机的送话)。
在发射状态下,把仪器的滤波器调小:即把“Filter 1”选择到“<20Hz”,再把“Filter 2”选择到“300Hz”,即可以在“FM Deviation”这一栏直接查看到该信道所加的模拟亚音频数值。
2、 接收测试:按仪器面板上的“RX”按键,在该界面,要设置以下参数:转动面板上的那个大的旋钮,让光标停留在“RF Gen Freq”处,直接按数字键和单位按键,即输入要测试对讲机的接收频率(如 458.825MHz),然后,再把光标移到“Amplitude”
这一项,分别输入 1mv 和 0.25uv 两种场强参数(看你自己的习惯,也可以用“-
DBm”的单位),以检测机器的失真度和灵敏度。设置好后,如果机器正常,喇叭
 会发出声音,用耳机测试线插入耳机插座,仪器里面则可以显示出接收机的参数:
“SINAD”表示对讲机接收的失真度(场强为 1mv 时)和灵敏度(信号场强为 0.25uv 时,这个参数一般大于 12dB 为正常(越大越好),失真度一般在 30dB 左
右就可以(当音量调为 1V 以下时看这个指标,越大越好)。
“AC Level”显示接收声音的大小,受音量开关控制,调到最大音量一般在 3V 左右。
功能键

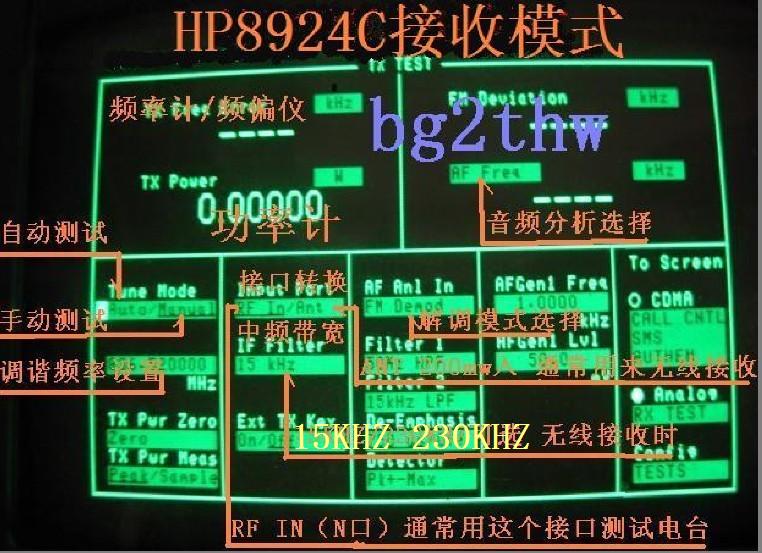

测试接收模式

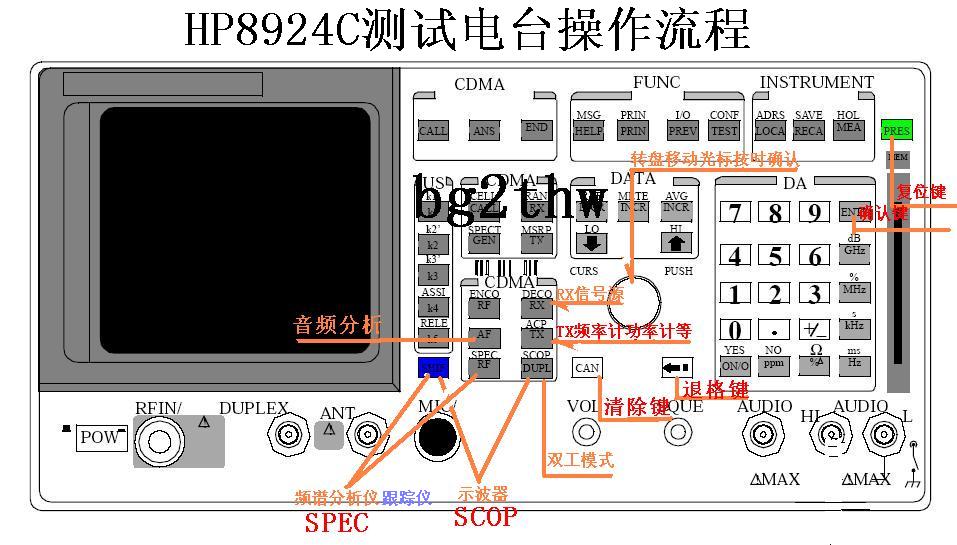

控制面板介绍
